J9.com

1.4313（X3CrNiMo13-4）规格及应用现货价格查询

1.4313不锈钢是一种具有高耐腐蚀性的马氏体，经过良好的热处理后具有良好的耐久性。

X3CrNiMo13-4钢的机械性能归因于化学成分中钼和镍的高浓度。这些合金添加剂限制了增加该等级碳含量的需求-给定的浓度与不锈钢奥氏体等级相当。镍含量约4％-尽管含量不高，但会显着提高钢对多种腐蚀环境的抵抗力-二级机械性能。

X3CrNiMo13-4钢使用户能够生产在最高约300℃的温度下运行的零件和组件，以及暴露于多种腐蚀性环境的组件，同时保持适当的表面条件-不包括耐氯化物。

1.4313型是在改进热量后最常交付的-在QT650，QT780和QT900条件下以圆棒形式提供。半成品用于生产暴露于高温和低温的石油，化工，冶金和能源行业的涡轮机，泵，压缩机的零件。钢不适合焊接。

1.4313，X3CrNiMo13-4钢的机械性能：

• 交货条件+ A：
• 拉伸强度R m：<1100 MPa
• HBW硬度：<320
• 交货条件+ QT650
• 抗拉强度，R米：700 - 850兆帕
• 屈服点R e：> 520 MPa
• 伸长率，A：> 15％
• 耐冲击性，KV：> 70 J
• 交货条件+ QT780
• 抗拉强度，R米：780 - 980兆帕
• 屈服点R e：> 620 MPa
• 伸长率，A：> 15％
• 耐冲击性，KV：> 70 J
• 交货条件+ QT900
• 拉伸强度R m：900-1100 MPa
• 屈服点R e：> 800 MPa
• 伸长率，A：> 12％
• 耐冲击性，KV：> 50 J
• 交货条件+ QT符合EN 10028-7
• 抗拉强度，R米：780 - 980兆帕
• 屈服点R e：> 650 MPa
• 伸长率，A：> 14％
• 耐冲击性，KV：> 70 J

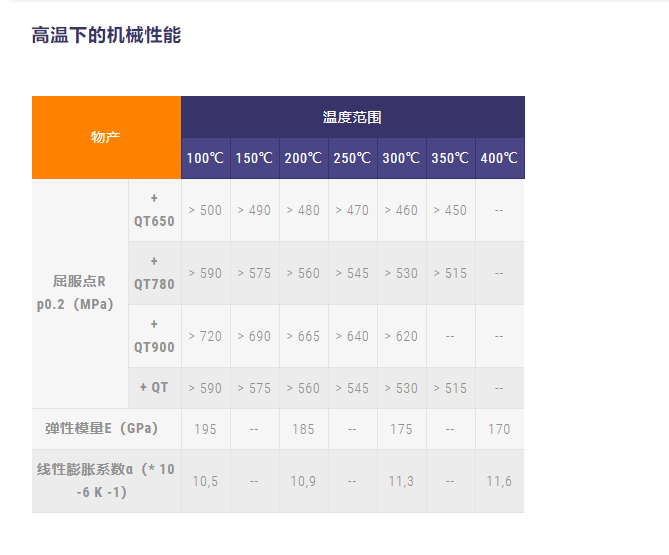

热处理-温度和冷却方式

• 交货条件+ A-在600-650℃的温度下通过空气或炉子进行退火
• 交货条件+ QT650-在950-1050 ℃硬化，并在油或空气中冷却，在650-700 ℃ + 600-620 ℃回火
• 交货条件+ QT780-在950-1050 ℃时进行硬化，并在油或空气中冷却，在550-600 ℃时回火
• 交货条件+ QT900-在950-1050 ℃硬化，并在油或空气中冷却，在520-580 ℃回火
• 在空气中冷却的情况下在1150°C下锻造和轧制
